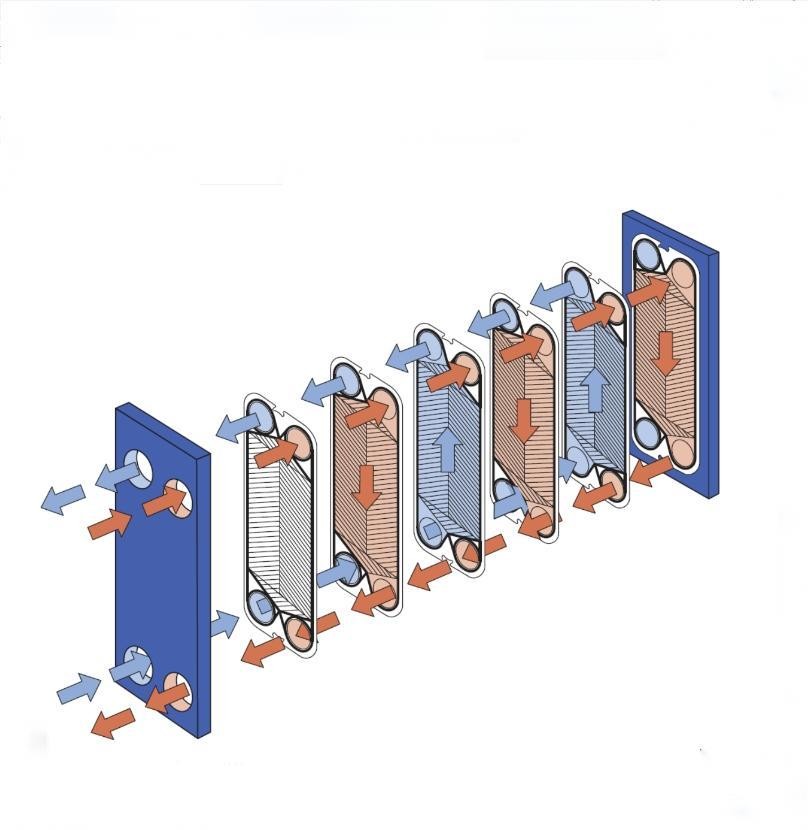

Een koperen plaatwarmtewisselaar is een koelplaatwarmtewisselaar die is ontworpen om een efficiënte warmte-uitwisseling tussen twee vloeistoffen te bieden.Het is een water-water plaat warmtewisselaar met een ontwerpdruk van 4.5MPa die op verschillende manieren kunnen worden verbonden, zoals SAE-flanken, flens, mannelijke draad, vrouwelijke draad en soldering.Deze warmtewisselaar voor platenkoelers is bestand tegen temperaturen van -196°C tot 225°CHet is bovendien zeer bestand tegen corrosie en biedt een maximale druk van maximaal 4,5 MPa.Het maakt het een ideale keuze voor een breed scala aan industrieën..
Kenmerken:
- Productnaam: koperen plaatwarmtewisselaar
- Verbindingstype: SAE Flanged, Flanged, Male draad, Female draad, Soldering
- Designdruk: maximaal 4,5 MPa
- Maximale druk: 4,5 MPa
- Ontwerptemperatuur: -196°C→ 225°C
- Maximale temperatuur: 225°C
- Bijzondere kenmerken: gebreid plaat verdamper, koper materiaal plaat warmtewisselaar, plaat koeler warmtewisselaar
Technische parameters:
| Parameter |
Waarde |
| Materiaal |
met een gewicht van niet meer dan 10 kg |
| Maximale temperatuur |
225°C |
| Stroompercentage |
8→300 m3/h |
| Type verbinding |
SAE Flanged, Flanged, Mannelijke draad, Vrouwelijke draad, Soldering |
| Garantie |
Eén jaar |
| Type |
Plaatwarmtewisselaar |
| Ontwerptemperatuur |
-196°C→ 225°C |
| HS-code |
8419500090 |
| Grootte |
Aanpasbaar |
| Ontwerpdruk |
Maximaal 4,5 MPa |
| TYPE |
B(mm |
C(mm |
D ((mm) |
E(mm) |
Dikte
(mm)
|
Gewicht ((kg) |
Maximale doorstroming (m3/h) |
Ontwerpdruk (Mpa) |
| SB14 |
77 |
42 |
206 |
172 |
9+2.3N |
0.7+0.06N |
8 |
1/3/4.5 |
| SB16 |
78 |
42 |
208 |
172 |
9+2.24N |
0.6+0.049N |
8 |
1/3/4.5 |
| SB18 |
95 |
50 |
210 |
165 |
7+3.1N |
0.7+0.06N |
8 |
1 |
| SB20B |
78 |
42 |
318 |
282 |
9+2.3N |
1+0,08N |
8 |
Drie vierde.5 |
| SB20C |
77 |
42 |
313 |
278 |
10+1.28N |
0.9+0.07N |
8 |
Drie vierde.5 |
| SB26 |
111 |
50 |
310 |
250 |
10+2,32N |
1.3+0.12N |
18 |
Drie vierde.5 |
| SB26F |
107 |
50 |
307 |
250 |
10+1,98N |
1.3+0.1N |
18 |
Drie vierde.5 |
| SB28B |
120 |
72 |
290 |
243 |
10+2,36N |
1.5+0.133N |
18 |
Drie vierde.5 |
| SB28C |
120 |
63 |
290 |
234 |
10+2,36N |
1.5+0.133N |
18 |
Drie vierde.5 |
| SB30 |
126 |
70 |
307 |
250 |
10+2,35N |
2.2+0.16N |
18 |
Drie vierde.5 |
| SB52A |
111 |
50 |
526 |
466 |
9+2.32N |
2.6+0.21N |
18 |
Drie vierde.5 |
| SB52B |
111 |
50 |
526 |
466 |
9+2.32N |
2.6+0.19N |
18 |
Drie vierde.5 |
| SB53 |
106 |
50 |
522 |
466 |
9+2.1N |
2.6+0.27N |
18 |
Drie vierde.5 |
| SB62A |
120 |
63 |
528 |
470 |
10+2,35N |
2.379+0.194N |
18 |
Drie vierde.5 |
| SB62B |
120 |
63 |
528 |
470 |
10+2,35N |
2.379+0.194N |
18 |
Drie vierde.5 |
| SB65 |
125 |
65 |
540 |
480 |
11+2.28N |
2.5+0.228N |
18 |
Drie vierde.5 |
| SB95A |
189 |
92 |
616 |
519 |
11+2,7N |
7.8+0.44N |
42 |
Drie vierde.5 |
| SB95B |
189 |
92 |
616 |
519 |
11+2,7N |
7.8+0.44N |
42 |
Drie vierde.5 |
| SB120A |
246 |
174 |
528 |
456 |
10+2,34N |
7.2+0.52N |
42 |
Drie vierde.5 |
| SB120B |
246 |
174 |
528 |
456 |
10+2,34N |
7.2+0.52N |
42 |
Drie vierde.5 |

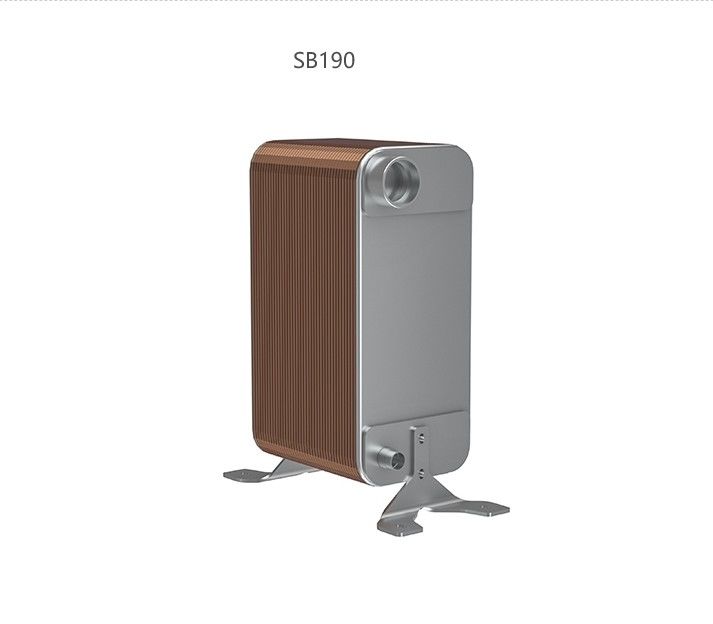

| SB190 |
303 |
179 |
695 |
567 |
13+2.3N |
12+0,61N |
100 |
1.6/2.1/3 |
| SB200A |
320 |
188 |
742 |
603 |
14+2,7N |
13+0,67N |
100 |
1.5/2.1/3 |
| SB200B |
320 |
188 |
742 |
603 |
14+2,7N |
13+0,67N |
100 |
1.5/2.1/3 |
| SB200E |
320 |
207 |
742 |
624 |
14+2,7N |
13+0,67N |
100 |
1.5/2.1/3 |
| SB202 |
319 |
188 |
741 |
603 |
16+2,85N |
13+0,957N |
100 |
2.1/3 |
| SB300 |
370 |
118 ((95.5) |
995 |
861 ((816) |
17+2.675N |
20+1.26N |
200 |
1.6/2.1/3 |
| SB500 |
304 |
179 |
982 |
854 |
17+2.29N |
26.6+0.93N |
200 |
2.1/3 |
| SB01 |
390 |
204 |
1320 |
1132 |
22+2,75N |
30+1.8N |
300 |
Drie vierde.5 |
Toepassingen:
DeKoperen plaatwarmtewisselaarHet is vervaardigd door Tenkai met ISO-certificering. Het is gemaakt van kopermateriaal met aanpasbare grootte. De minimale orderhoeveelheid is 1 houten pakket en de prijs is concurrerend.De verpakking is van hout en de levertijd is binnen vijf werkdagen.Het ondersteunt T/T, L/C, D/P betalingsvoorwaarden en de leveringscapaciteit is 4500 stukken/maand. De garantie is één jaar en het verbindingstype is SAE Flanged, Flanged, Male Thread, Female Thread, Soldering.De maximale temperatuur die het kan verdragen is 225°C..
De koperen plaatwarmtewisselaar wordt veel gebruikt in warmtepompwarmtewisselaar.Het is ook zeer duurzaam en betrouwbaar, waardoor het een goede keuze is voor industrieel gebruik.
Voor degenen die op zoek zijn naar een efficiënte warmtewisselaar is de koperplaat warmtewisselaar de perfecte keuze.waardoor het een uitstekende keuze is voor zowel commerciële als residentiële toepassingenMet zijn uitstekende prestaties en duurzaamheid, zal het zeker jaren van betrouwbare service bieden.
Aanpassing:
OnzeKoperen plaatwarmtewisselaaris een ideale keuze voor uw warmtepomp of plaatkoeler warmtewisselaar behoeften.Koperen gelaste plaatwarmtewisselaarHet heeft een maximale temperatuur van 225°C en een maximale druk van 4,5Mpa en een doorstroming van 8→300m3/h. Het heeft ook een concurrerende prijs en een superieure kwaliteit.
Merknaam:Tenkai
Plaats van oorsprong:China
Certificering:ISO
Minimale bestelhoeveelheid:1 houten verpakking
Prijs:Concurrerend
Verpakking:Houten pakket
Levertijd:Binnen vijf werkdagen
Betalingsvoorwaarden:T/T, L/C, D/P
Toeleveringskracht:8000 stuks/maand
Maximale temperatuur:225°C
Ontwerpdruk:Maximaal 4,5 MPa
Stroomvermogen:8→300 m3/h
Maximale druk:4.5Mpa
Materiaal:met een gewicht van niet meer dan 10 kg
Ondersteuning en diensten:
Technische ondersteuning en onderhoud van koperen platenwarmtewisselaar
We bieden een reeks technische ondersteuning en serviceopties om de optimale prestaties van uw koperen plaatwarmtewisselaar te garanderen.Onze deskundige technici zijn beschikbaar om u te helpen bij het oplossen van eventuele problemen die u kunt tegenkomen.
We bieden ook preventieve onderhoudsdiensten aan voor koperen plaatwarmtewisselaars, waarmee mogelijke problemen kunnen worden geïdentificeerd voordat ze kostbare problemen worden.Onze technici zijn opgeleid om uw warmtewisselaars te inspecteren op tekenen van slijtage en verslechtering..
We leveren onderdelen en onderdelen voor koperen plaatwarmtewisselaars, inclusief pakkingen, afdichtingen en andere onderdelen.We leveren ook vervangende onderdelen voor koperplaten warmtewisselaars die beschadigd of versleten zijn.
Wij streven ernaar de hoogste kwaliteit van technische ondersteuning en service te bieden voor uw koperen plaatwarmtewisselaars.
Verpakking en verzending:
Verpakking en verzending van koperen plaatwarmtewisselaar
De koperen plaatwarmtewisselaars worden op houten pallets verscheept en met stevige kabels en krimpverpakking bevestigd.De pallets worden in zware kartonnen dozen geplaatst voor verdere bescherming tijdens het vervoerEen volledige verpakkingslijst wordt bij elke zending meegeleverd.
