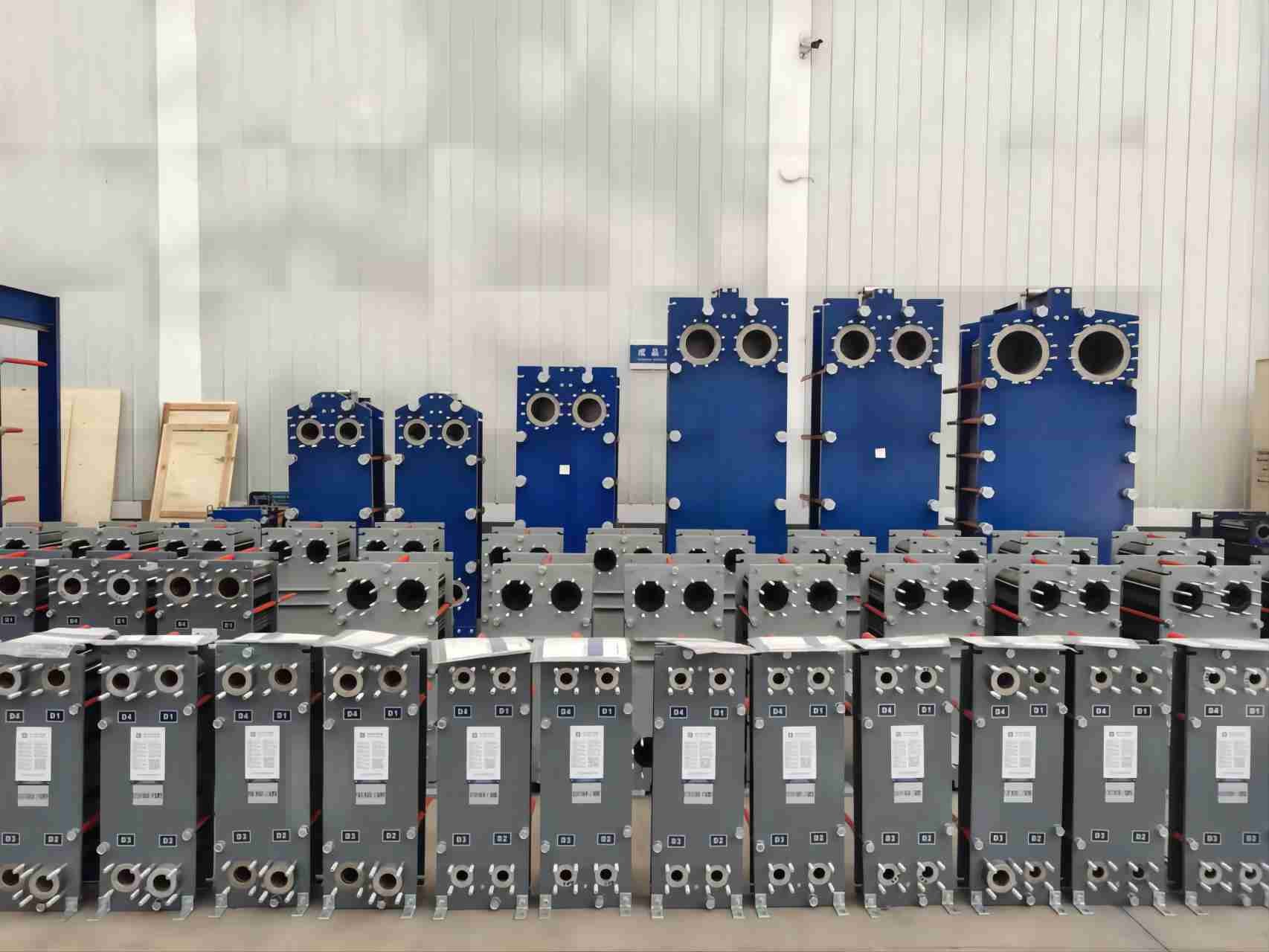

B60H-serie Gasket Plate Warmtewisselaar 316L Materiaal Voor HVAC-industrie
met een vermogen van niet meer dan 50 WHieronder worden enkele belangrijke kenmerken van dichtgemaakte plaatwarmtewisselaars weergegeven:
Compact ontwerp: GPHE's hebben een compacte voetafdruk in vergelijking met andere soorten warmtewisselaars.Dit compacte ontwerp bespaart ruimte en maakt het gemakkelijk te integreren in bestaande systemen.
Hoog warmteoverdrachtsysteem: GPHE's zijn ontworpen om de warmteoverdracht te maximaliseren. De platen hebben golvende patronen die turbulentie in de vloeistofstroom creëren, waardoor een efficiënte warmteoverdracht wordt bevorderd.De turbulente stroom verhoogt het mengen en contact tussen de vloeistoffen, wat resulteert in een hoge totale warmteoverdrachtscoëfficiënt.
Modulair en schaalbaar: GPHE's zijn modulair ontworpen, waardoor ze gemakkelijk kunnen worden aangepast aan de verschillende behoeften aan warmteoverdracht.Bijkomende platen kunnen worden toegevoegd of verwijderd om het warmteoverdrachtgebied en de capaciteit naar behoefte aan te passenDeze modulariteit maakt GPHEs flexibel en schaalbaar voor verschillende toepassingen.
Verscheidenheid: GPHEs zijn geschikt voor een breed scala van toepassingen en kunnen verschillende vloeistoffen behandelen, waaronder water, olie, chemicaliën en koelmiddelen.koeling, voedsel- en drankenverwerking en elektriciteitsopwekking, onder andere.
Gemakkelijk onderhoud: GPHE's zijn ontworpen voor eenvoudig onderhoud. De afzonderlijke platen kunnen worden geopend en indien nodig worden gereinigd of vervangen, waardoor stilstandstijden en onderhoudskosten tot een minimum worden beperkt.Gaskets kunnen worden vervangen zonder de hele warmtewisselaar te ontmantelen, waardoor onderhoudswerkzaamheden efficiënt en kosteneffectief worden.
Temperatuur- en drukflexibiliteit: GPHE's kunnen een breed scala aan temperaturen en druk verwerken, waardoor ze geschikt zijn voor zowel hoge-temperatuur- als hoge-druktoepassingen.De in platen en pakkingen gebruikte materialen kunnen worden geselecteerd om bestand te zijn tegen de specifieke temperatuur- en drukvereisten van de toepassing.
Energie-efficiëntie: GPHEs staan bekend om hun energie-efficiëntie. De turbulente stroom en het grote oppervlak van de warmteoverdracht dragen bij aan een efficiënte warmte-uitwisseling, waardoor het energieverbruik wordt verminderd.sommige GPHEs bevatten functies zoals warmterugwinningssystemen om restwarmte te gebruiken en de algehele energie-efficiëntie te verbeteren.
CCorrosieweerstand: GPHE's zijn meestal gemaakt van corrosiebestendige materialen zoals roestvrij staal of titanium.zelfs bij het hanteren van corrosieve vloeistoffen of het werken in ruwe omgevingen.
Kosteneffectief: GPHE's bieden een kosteneffectieve oplossing voor warmteoverdrachttoepassingen.en onderhoudskosten in vergelijking met andere soorten warmtewisselaars.
| TYPE |
A (mm) |
B(mm |
C(mm |
D ((mm) |
E(mm) |
Hoogte (mm) (van het midden van de bodem tot aan de grond) (mm) |
Max, LC
(mm)
|
Verbindingspad (mm) |
Maximale doorstroming (m3/h) |
Ontwerpdruk (Mpa) |
Max. stukken |
| B30B |
N ((2.5+X) |
180 |
60 |
480 |
357 |
62 |
500 |
32 |
18 |
1.0 |
95 |
| B60B |
N2.0+X |
320 |
140 |
920 |
640 |
140 |
1200 |
50 |
36 |
1.6 |
250 |
| B60H |
N ((3.0+X) |
320 |
140 |
920 |
640 |
140 |
1200 |
50 |
36 |
1.6 |
203 |
| B100B |
N ((2,55+X) |
470 |
225 |
1069 |
719 |
183 |
1600 |
100 |
140 |
1.0/1.6/2.5 |
278 |
| B100H |
N ((3.95+X) |
470 |
225 |
1069 |
719 |
200 |
1600 |
100 |
140 |
1.0/1.6/2.5 |
180 |
| B150B |
N ((2.5+X) |
610 |
298 |
1815 |
1294 |
275 |
3000 |
150 |
360 |
1.0/1.6/2.5 |
600 |
| B150H |
N ((3.95+X) |
610 |
298 |
1815 |
1294 |
275 |
3000 |
150 |
360 |
1.0/1.6/2.5 |
600 |
| B200H |
N(4+X) |
780 |
353 |
2260 |
1478 |
380 |
3000 |
200 |
600 |
1.0/1.6 |
480 |
| B250B |
N ((2.5+X) |
920 |
439 |
2895 |
1939 |
435 |
3000 |
250 |
750 |
1.0/1.6/2.5 |
500 |
| B350B |
N(3.3+X) |
1150 |
596 |
2882 |
1842 |
470 |
4800 |
350 |
997 |
1.0/1.6 |
700 |
