Gedetailleerde informatie

Materiaal:	met een gewicht van niet meer dan 10 kg	Maximale ontwerpdruk:	4.5 Mpa
Verbindingsmodus:	Vrouwelijke draad, flens, SAE flens, soldeer	Garantieperiode:	Eén jaar
Structuur:	Plaatwarmtewisselaar	HS-code:	8419500090
Toepassing:	HVAC-industrie/chemische industrie/terugwinning van afvalwarmte
Markeren:	Verwarmingsonderdrukker voor automobiel , Verwarmingsonderdrukker voor auto's

Productomschrijving

Hoog warmtegeleidingsvermogen koperen gelaste plaatwarmtewisselaar Gebruik in automobiel- en transporttoepassingen

Automobiele en vervoer: geslepen plaatwarmtewisselaars worden gebruikt in automobiel- en vervoertoepassingen, waaronder motorkoeling, olie koeling en airconditioning systemen.

Hoog warmtegeleidingsvermogen koperplaat warmtewisselaar Gebruik in de automobielindustrie 0

Een koperen plaat warmtewisselaar is een soort warmtewisselaar die koperen platen gebruikt als het primaire warmteoverdrachtoppervlak.met een breedte van niet meer dan 50 mm,De koperen platen zijn samen verzegeld en de vloeistof stroomt door de kanalen, waardoor een efficiënte warmteoverdracht tussen de vloeistoffen mogelijk is.

Koperplaten: De platen zijn gemaakt van koper vanwege de uitstekende thermische geleidbaarheid.

Gaskets: Gaskets worden tussen de koperen platen geplaatst om een goede afdichting te garanderen en vloeistoflekken te voorkomen.De pakkingen zijn meestal gemaakt van materialen zoals rubber of elastomeren die bestand zijn tegen de bedrijfsomstandigheden en een betrouwbare afdichting bieden.

Frame of drukplaat: De platen en pakkingen worden met een frame of drukplaat bij elkaar gehouden, die druk uitoefent om een strak afdichting tussen de platen te behouden.

Inlaat- en uitlaatpoorten: De warmtewisselaar heeft inlaat- en uitlaatpoorten voor de in- en uitgang van de verwarmde of gekoelde vloeistoffen.Deze poorten maken het mogelijk om vloeistoffen door de kanalen tussen de platen.

Kanalconfiguratie: De kanalen tussen de koperen platen vormen de stroompaden voor de vloeistoffen.De kanalinrichting kan variëren afhankelijk van het specifieke ontwerp en de beoogde toepassing van de warmtewisselaarDe meest voorkomende configuraties zijn parallelle stroom, tegenstroom en dwarsstroom.

Koperen plaatwarmtewisselaars bieden voordelen zoals hoge thermische geleidbaarheid, corrosiebestendigheid, compactheid en veelzijdigheid.met inbegrip van HVAC-systemen, koeling, chemische verwerking, energieopwekking en voedselverwerking, om een efficiënte warmte-uitwisseling tussen vloeistoffen te vergemakkelijken.

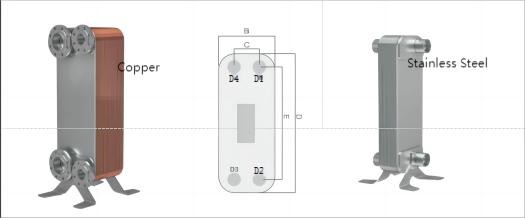

TYPE	B(mm	C(mm	D ((mm)	E(mm)	Dikte (mm)	Gewicht ((kg)	Maximale doorstroming (m3/h)	Ontwerpdruk (Mpa)
SB14	77	42	206	172	9+2.3N	0.7+0.06N	8	1/3/4.5
SB16	78	42	208	172	9+2.24N	0.6+0.049N	8	1/3/4.5
SB18	95	50	210	165	7+3.1N	0.7+0.06N	8	1
SB20B	78	42	318	282	9+2.3N	1+0,08N	8	Drie vierde.5
SB20C	77	42	313	278	10+1.28N	0.9+0.07N	8	Drie vierde.5
SB26	111	50	310	250	10+2,32N	1.3+0.12N	18	Drie vierde.5
SB26F	107	50	307	250	10+1,98N	1.3+0.1N	18	Drie vierde.5
SB28B	120	72	290	243	10+2,36N	1.5+0.133N	18	Drie vierde.5
SB28C	120	63	290	234	10+2,36N	1.5+0.133N	18	Drie vierde.5
SB30	126	70	307	250	10+2,35N	2.2+0.16N	18	Drie vierde.5
SB52A	111	50	526	466	9+2.32N	2.6+0.21N	18	Drie vierde.5
SB52B	111	50	526	466	9+2.32N	2.6+0.19N	18	Drie vierde.5
SB53	106	50	522	466	9+2.1N	2.6+0.27N	18	Drie vierde.5
SB62A	120	63	528	470	10+2,35N	2.379+0.194N	18	Drie vierde.5
SB62B	120	63	528	470	10+2,35N	2.379+0.194N	18	Drie vierde.5
SB65	125	65	540	480	11+2.28N	2.5+0.228N	18	Drie vierde.5
SB95A	189	92	616	519	11+2,7N	7.8+0.44N	42	Drie vierde.5
SB95B	189	92	616	519	11+2,7N	7.8+0.44N	42	Drie vierde.5
SB120A	246	174	528	456	10+2,34N	7.2+0.52N	42	Drie vierde.5
SB120B	246	174	528	456	10+2,34N	7.2+0.52N	42	Drie vierde.5
SB190	303	179	695	567	13+2.3N	12+0,61N	100	1.6/2.1/3
SB200A	320	188	742	603	14+2,7N	13+0,67N	100	1.5/2.1/3
SB200B	320	188	742	603	14+2,7N	13+0,67N	100	1.5/2.1/3
SB200E	320	207	742	624	14+2,7N	13+0,67N	100	1.5/2.1/3
SB202	319	188	741	603	16+2,85N	13+0,957N	100	2.1/3
SB300	370	118 ((95.5)	995	861 ((816)	17+2.675N	20+1.26N	200	1.6/2.1/3
SB500	304	179	982	854	17+2.29N	26.6+0.93N	200	2.1/3
SB01	390	204	1320	1132	22+2,75N	30+1.8N	300	Drie vierde.5

Werkplaats:

Hoog warmtegeleidingsvermogen koperplaat warmtewisselaar Gebruik in de automobielindustrie 1

Verpakking:

Hoog warmtegeleidingsvermogen koperplaat warmtewisselaar Gebruik in de automobielindustrie 2

Hoog warmtegeleidingsvermogen koperplaat warmtewisselaar Gebruik in de automobielindustrie 3

Hoog warmtegeleidingsvermogen koperplaat warmtewisselaar Gebruik in de automobielindustrie 4

label:

Plaats van herkomst:	China
Merknaam:	Tenkai
Certificering:	ISO9001-2015/SGS

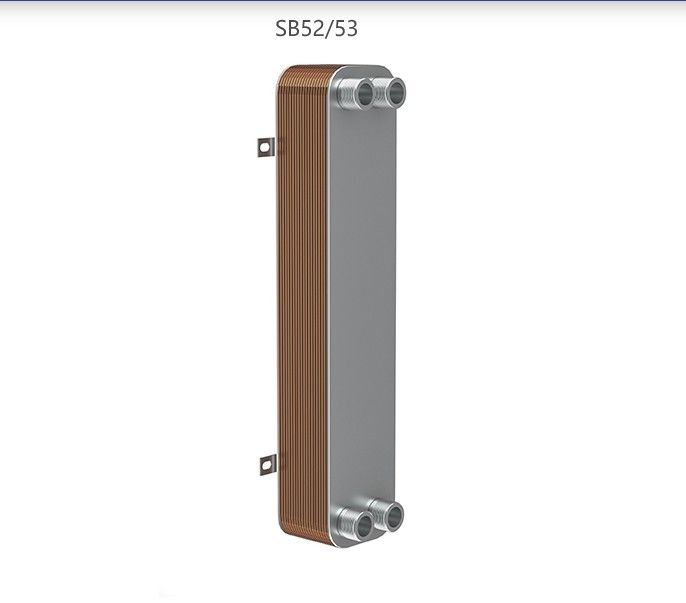

Modelnummer:	SB52B

Min. bestelaantal:	4 Pakketten
Prijs:	Negotiate
Verpakking Details:	Houten doospakket
Levertijd:	Binnen 12 dagen
Betalingscondities:	L/C, T/T, D/P, Western Union
Levering vermogen:	460 stuks/dag
