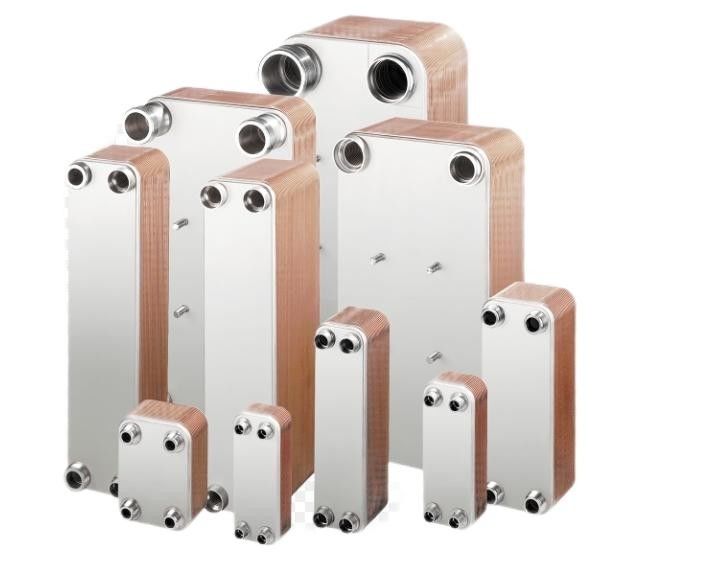

Efficiënte koeling en verwarming met koperen plaatwarmtewisselaar voor chemische verwerking
Productbeschrijving:
Een koperen plaatwarmtewisselaar is een soort verwarmingsplaatwarmtewisselaar die veel wordt gebruikt in industriële koelmachines.Het is gemaakt van koper met hoge temperatuurbestandheid en kan worden gebruikt bij ontwerptemperatuur van -196°C tot 225°CMet zijn geavanceerde ontwerp, kan het worden gebruikt in de ontwerpdruk tot 4.5Mpa. Bovendien is het aanpasbaar in grootte en verkrijgbaar in SAE Flanged, Flanged, Male Thread, Female Thread,Types soldeersluitingenKlanten kunnen genieten van een jaar garantie voor deze koperen plaat warmtewisselaar.
Kenmerken:
- Productnaam: koperen plaatwarmtewisselaar
- Maximale druk: 4,5 MPa
- Ontwerptemperatuur: -196°C→ 225°C
- Designdruk: maximaal 4,5 MPa
- Maximale temperatuur: 225°C
- Stroom: 8→300 m3/h
- Specialiteit: warmtepompe warmtewisselaar, koelplaat warmtewisselaar
Technische parameters:
| Parameters |
Detail |
| Type |
Plaatwarmtewisselaar |
| Grootte |
Aanpasbaar |
| HS-code |
8419500090 |
| Ontwerpdruk |
Maximaal 4,5 MPa |
| Garantie |
Eén jaar |
| Maximale temperatuur |
225°C |
| Stroompercentage |
8→300 m3/h |
| Materiaal |
met een gewicht van niet meer dan 10 kg |
| Type verbinding |
SAE Flanged, Flanged, Mannelijke draad, Vrouwelijke draad, Soldering |
| Ontwerptemperatuur |
-196°C→ 225°C |
| TYPE |
B(mm |
C(mm |
D ((mm) |
E(mm) |
Dikte
(mm)
|
Gewicht ((kg) |
Maximale doorstroming (m3/h) |
Ontwerpdruk (Mpa) |
| SB14 |
77 |
42 |
206 |
172 |
9+2.3N |
0.7+0.06N |
8 |
1/3/4.5 |
| SB16 |
78 |
42 |
208 |
172 |
9+2.24N |
0.6+0.049N |
8 |
1/3/4.5 |
| SB18 |
95 |
50 |
210 |
165 |
7+3.1N |
0.7+0.06N |
8 |
1 |
| SB20B |
78 |
42 |
318 |
282 |
9+2.3N |
1+0,08N |
8 |
Drie vierde.5 |
| SB20C |
77 |
42 |
313 |
278 |
10+1.28N |
0.9+0.07N |
8 |
Drie vierde.5 |
| SB26 |
111 |
50 |
310 |
250 |
10+2,32N |
1.3+0.12N |
18 |
Drie vierde.5 |
| SB26F |
107 |
50 |
307 |
250 |
10+1,98N |
1.3+0.1N |
18 |
Drie vierde.5 |
| SB28B |
120 |
72 |
290 |
243 |
10+2,36N |
1.5+0.133N |
18 |
Drie vierde.5 |
| SB28C |
120 |
63 |
290 |
234 |
10+2,36N |
1.5+0.133N |
18 |
Drie vierde.5 |
| SB30 |
126 |
70 |
307 |
250 |
10+2,35N |
2.2+0.16N |
18 |
Drie vierde.5 |
| SB52A |
111 |
50 |
526 |
466 |
9+2.32N |
2.6+0.21N |
18 |
Drie vierde.5 |
| SB52B |
111 |
50 |
526 |
466 |
9+2.32N |
2.6+0.19N |
18 |
Drie vierde.5 |
| SB53 |
106 |
50 |
522 |
466 |
9+2.1N |
2.6+0.27N |
18 |
Drie vierde.5 |
| SB62A |
120 |
63 |
528 |
470 |
10+2,35N |
2.379+0.194N |
18 |
Drie vierde.5 |
| SB62B |
120 |
63 |
528 |
470 |
10+2,35N |
2.379+0.194N |
18 |
Drie vierde.5 |
| SB65 |
125 |
65 |
540 |
480 |
11+2.28N |
2.5+0.228N |
18 |
Drie vierde.5 |
| SB95A |
189 |
92 |
616 |
519 |
11+2,7N |
7.8+0.44N |
42 |
Drie vierde.5 |
| SB95B |
189 |
92 |
616 |
519 |
11+2,7N |
7.8+0.44N |
42 |
Drie vierde.5 |
| SB120A |
246 |
174 |
528 |
456 |
10+2,34N |
7.2+0.52N |
42 |
Drie vierde.5 |
| SB120B |
246 |
174 |
528 |
456 |
10+2,34N |
7.2+0.52N |
42 |
Drie vierde.5 |
| SB190 |
303 |
179 |
695 |
567 |
13+2.3N |
12+0,61N |
100 |
1.6/2.1/3 |
| SB200A |
320 |
188 |
742 |
603 |
14+2,7N |
13+0,67N |
100 |
1.5/2.1/3 |

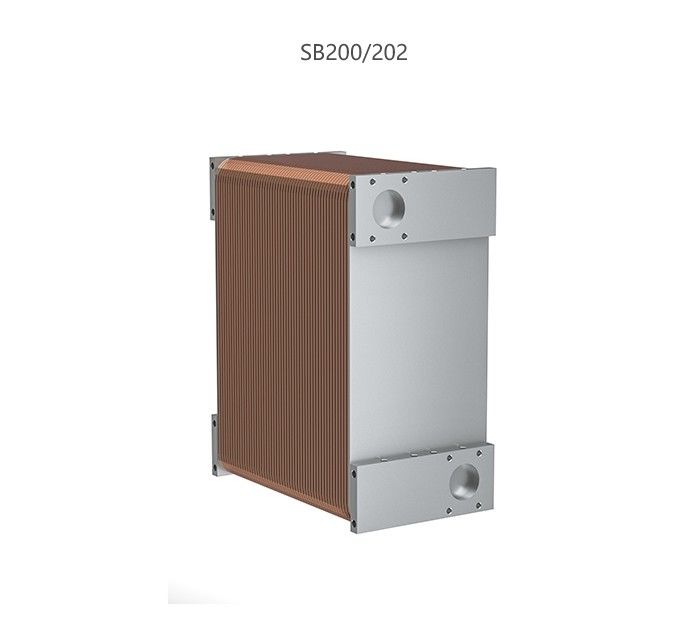

| SB200B |
320 |
188 |
742 |
603 |
14+2,7N |
13+0,67N |
100 |
1.5/2.1/3 |
| SB200E |
320 |
207 |
742 |
624 |
14+2,7N |
13+0,67N |
100 |
1.5/2.1/3 |
| SB202 |
319 |
188 |
741 |
603 |
16+2,85N |
13+0,957N |
100 |
2.1/3 |
| SB300 |
370 |
118 ((95.5) |
995 |
861 ((816) |
17+2.675N |
20+1.26N |
200 |
1.6/2.1/3 |
| SB500 |
304 |
179 |
982 |
854 |
17+2.29N |
26.6+0.93N |
200 |
2.1/3 |
| SB01 |
390 |
204 |
1320 |
1132 |
22+2,75N |
30+1.8N |
300 |
Drie vierde.5 |
Toepassingen:
Tenkai Copper Brazed Plate Heat Exchanger is een ideale keuze voor verwarming, koeling, condensatie en verdamping in verschillende industriële en commerciële toepassingen.Onze wisselmachine is gemaakt van topkwaliteit koper en is ontworpen om temperaturen van -196°C tot 225°C en druk tot 4.5Mpa. Het is gecertificeerd door ISO, en wordt geleverd met een concurrerende prijs, minimale bestelhoeveelheid van 1 houten pakket en een leveringscapaciteit van 8000 stuks per maand.De houten verpakking zorgt voor een veilige levering binnen vijf werkdagen.We accepteren betaling via T/T, L/C, D/P.
Aanpassing:
Op maat gemaakte koperen plaat warmtewisselaar diensten door Tenkai
Merknaam: Tenkai
Oorsprong: China
Certificering: ISO9001
Minimale bestelhoeveelheid: 1 houten verpakking
Prijs: Concurrerend
Verpakking: Houten verpakking
Leveringstermijn: binnen vijf werkdagen
Betalingsvoorwaarden: T/T, L/C, D/P
Leveringscapaciteit: 4200 stuks per maand
Stroom: 8→300 m3/h
HS-code: 8419500090
Materiaal: koper
Maximale temperatuur: 225°C
Maximale druk: 4,5 MPa
We bieden op maat gemaakte koperen plaat warmtewisselaar diensten voor warmtepomp warmtewisselaar, koelplaat warmtewisselaar, water naar water plaat warmtewisselaar.
Ondersteuning en diensten:
Technische ondersteuning en diensten voor koperen platenwarmtewisselaars
We bieden de hoogste kwaliteit technische ondersteuning en diensten voor onze koperplaat warmtewisselaar.
- Deskundig advies en advies om u te helpen de beste keuze te maken voor uw sollicitatie.
- Installatie- en onderhoudshulp.
- Consultatie en opleiding ter plaatse.
- Een uitgebreide garantie en klantenservice.
- Toegang tot onderdelen en onderdelen.
- Voortgaande technische ondersteuning en bijstand.
Als u vragen heeft of hulp nodig heeft met uw koperen plaatwarmtewisselaar,aarzel niet om contact met ons op te nemen..
Verpakking en verzending:
Verpakking en verzending van koperen plaatwarmtewisselaar
De koperen plaatwarmtewisselaar wordt veilig verpakt in een kartonnen doos met een bubbelverpakking en een schuimpolster om ervoor te zorgen dat het product niet beschadigd raakt tijdens het verzenden.De doos zal worden gelabeld met de productnaam en verzendgegevens voordat deze wordt verzegeld met verpakkingsband.
De koperen plaatwarmtewisselaar wordt verzonden via een betrouwbare koeriersdienst.
