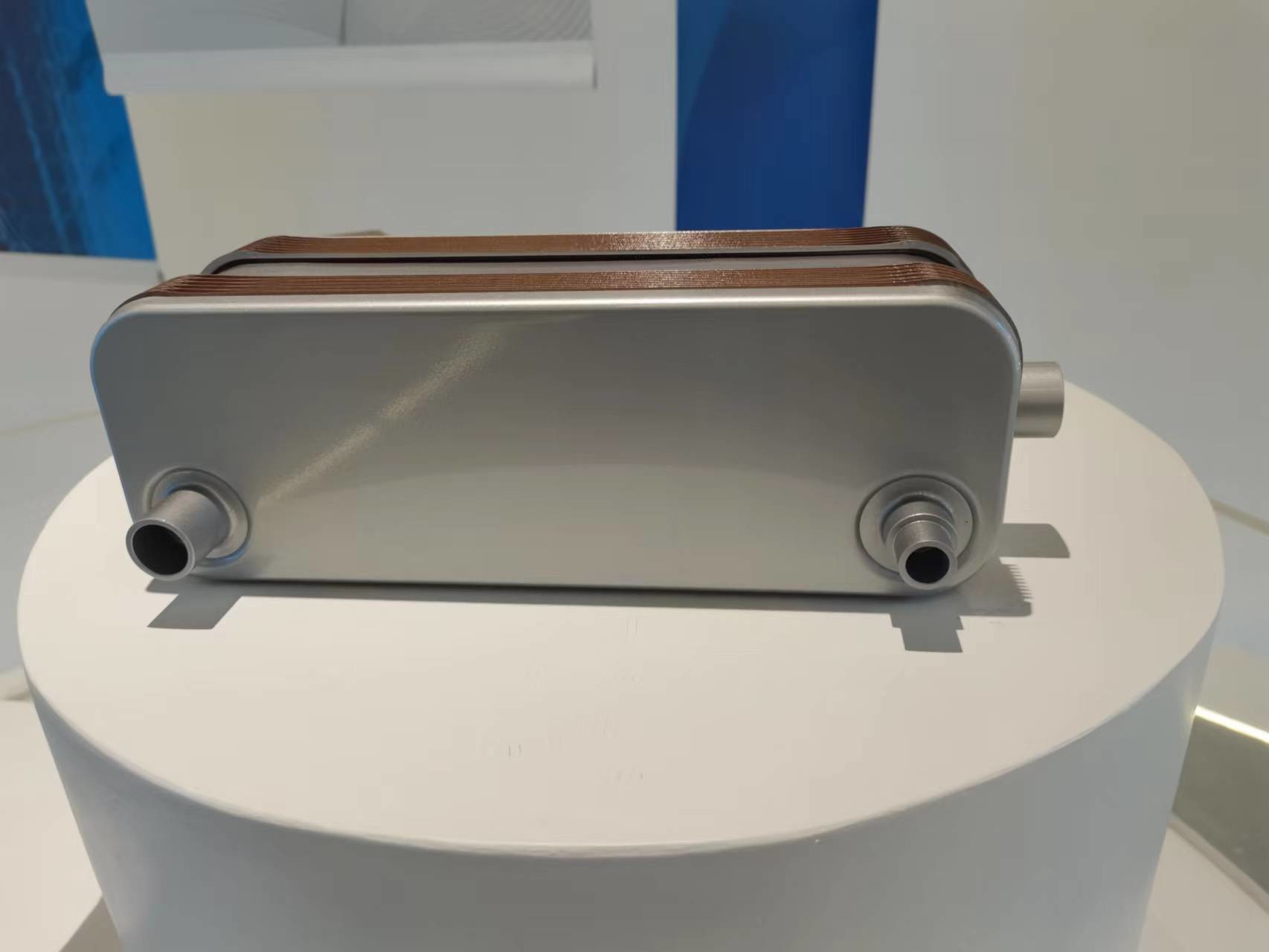

Drie-in-één gebreid plaatwarmtewisselaar voor gekoelde luchtdroger
| Type |
B(mm) |
C(mm) |
D ((mm) |
E(mm) |
Dikte ((mm) |
Gewicht ((kg) |
Maximale doorstroming (m3/h) |
Ontwerpdruk ((Mpa) |
|
AL14
|
77
|
42
|
206
|
172
|
44+2.3N+6 |
1.06+1.4+0.06N |
8
|
Gaszijde/fluorinezijde
|
1.6/3.0
|
| 50+2,3N+6 |
1.19+1,4+0,06N |
| 80+2,3N+6 |
1.85+1,4+0,06N |
|
AL26
|
111
|
50
|
310
|
250
|
50+2,32N+8 |
1.93+2.6+0.12N |
18
|
gaszijde/fluorine
zijkant
|
1.6/3.0
|
| 75+2,32N+8 |
2.77+2.6+0.12N |
| 100+2,32N+8 |
3.64+2.6+0.12N |
|
AL95
|
189
|
92
|
616
|
519
|
85+2,7N+12 |
6.4+15.6+0.44N |
42
|
Gaszijde/fluorinezijde
|
16/3.0
|
| 06+2,7N+12 |
7.8+15.6+0.44N |
| 212+2,7N+12 |
17.9+15.6+0.44N |
| 276+2,7N+12 |
22.2+15.6+0.44N |
Inleiding van het product:
We kunnen het een luchtdrogerplaat-warmtewisselaar noemen. Een korte naam met een koeldroger, een verdamper, een gaswaterseparator en een voorkoeler.
Voorkoeler:
Warmtewisselaar voor koude lucht en hoge temperatuur lucht, bespaart energieverlies voor compressor.
Verdamper:
Het water is bevroren door de compressie van lucht.
Gas-waterseparator:
Gescheiden gas en water, droge lucht.
Productkenmerken:
Drie-in-één, hoge warmteoverdracht, klein volume, ruimte besparen, water volledig verwijderen, verstopte problemen elimineren.
Koelluchtdrogers is een soort persluchtdroger die wordt gebruikt om vocht en condensat uit persluchtsystemen te verwijderen.Het wordt vaak gebruikt in industriële en commerciële toepassingen waar voor verschillende processen en apparatuur droge en schone perslucht nodig is.
Belangrijkste kenmerken en werkingsprincipes van een koelluchtdroger:
Vocht verwijderen: De primaire functie van een koelluchtdroger is het verwijderen van vocht uit de perslucht.beschadiging van pneumatische apparatuur, en de kwaliteit van het product in bepaalde toepassingen.
Koelproces: De koelluchtdroger gebruikt een koelsysteem om de perslucht af te koelen.waarbij het wordt gekoeld met behulp van een koelmiddel, meestal een koelmiddelgas zoals R134a of R410a.
Condensatie: Naarmate de gecomprimeerde lucht wordt afgekoeld, condenseert de waterdamp die in de lucht aanwezig is in vloeibaar water.De gecondenseerde waterdruppels worden vervolgens gescheiden van de luchtstroom met behulp van een vochtseparator of een demister.
Drainage: Het gescheiden vloeibare water wordt met een afvoerklep of een condensatval uit het systeem gedraineerd, zodat het vocht uit de perslucht effectief wordt verwijderd.het voorkomen dat het stroomafwaartse apparatuur bereikt.
WarmteherstelDe warmte die tijdens het koelingsproces uit de perslucht wordt gehaald, wordt voor andere doeleinden gebruikt.Voor andere toepassingen, zoals het voorverwarmen van de binnenkomende perslucht of het aanbieden van warm water, het verhogen van de algehele energie-efficiëntie.
Regeling van het dauwpunt: Koelluchtdrogers zijn ontworpen om een bepaald dauwpunt te bereiken, namelijk de temperatuur waarop vocht begint te condenseren.Het dauwpunt wordt doorgaans ingesteld op een niveau dat ervoor zorgt dat de perslucht droog genoeg blijft voor de beoogde toepassing.
Luchtfiltratie: Veel koelluchtdrogers hebben ingebouwde filters om verontreinigende stoffen zoals olie, deeltjes en andere onzuiverheden uit de perslucht te verwijderen.Dit zorgt voor een schone en droge perslucht.
Controlesysteem: Koelluchtdrogers zijn uitgerust met besturingssystemen die het koel- en droogproces controleren en reguleren.en besturingsalgoritmen om optimale prestaties en energie-efficiëntie te behouden.
